薄膜点断机安装调试操作要求
一、引言

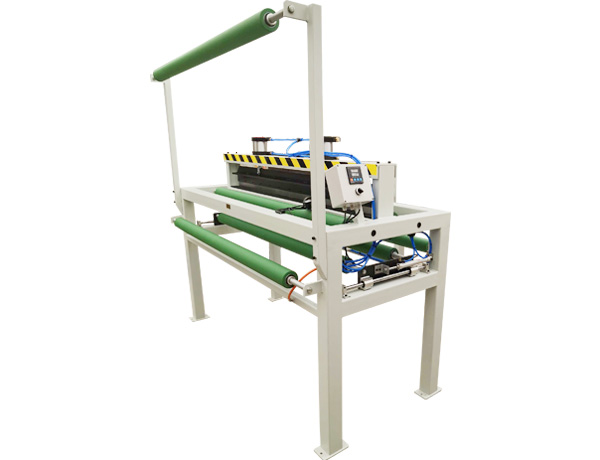

薄膜点断机是用于将塑料薄膜、保鲜膜、无纺布等卷材进行点断式切割的自动化设备，其核心功能是在薄膜上形成间隔均匀的点状切口，使成品易于手撕分离。正确的安装调试是保证设备稳定运行、产品质量达标的关键环节。以下从安装准备、设备组装、电气连接、调试流程、试运行验收及安全维护等方面，详细阐述操作要求。
二、安装前准备
1. 场地要求
- 空间：设备周围需预留≥1.5m操作空间，便于薄膜穿引、维护及成品搬运；
- 地面：平整硬化地面（承重≥500kg/m²），避免设备运行时振动偏移；
- 环境：温度0-40℃，湿度≤85%（无冷凝水），远离粉尘、腐蚀性气体；
- 能源：380V三相交流电（或220V单相，依设备型号而定），功率匹配设备额定值；若设备带气动元件，需提供0.6-0.8MPa压缩空气（干燥无油）。
2. 开箱检查
- 核对设备型号、配件清单（放卷架、牵引辊、点断刀组、收卷轴、张力控制器、工具包等）；
- 检查设备主体、部件是否有变形、划痕或损坏，电气元件（电机、传感器、PLC）是否完好；
- 保留包装材料至调试完成，以防运输损坏责任纠纷。
3．工具准备
- 机械工具：扳手（开口/内六角）、螺丝刀（十字/一字）、水平仪、卷尺、千分尺；
- 电气工具：万用表、绝缘胶带、压线钳；
- 辅助工具：薄膜样品（待加工材质）、记号笔、清洁布。
三、设备安装
1. 基础固定
- 将设备主体放置于预定位置，用水平仪调整机身水平（误差≤0.5mm/m）；
- 若设备需固定，在地面标记膨胀螺栓孔位，钻孔后安装M12-M16膨胀螺栓，紧固螺母（避免过紧导致机身变形）。
2. 部件组装
- 放卷架：安装放卷轴，调整轴的平行度（与牵引辊平行），固定刹车装置（控制放卷张力）；
- 牵引机构：安装上下牵引辊，确保辊面平行（间隙可调，依薄膜厚度而定），检查辊面是否清洁无异物；
- 点断刀组：安装刀架（刀片为点状或齿状），调整刀与底辊的间隙（关键！间隙过大则点断不清晰，过小则切断薄膜）；
- 收卷架：安装收卷轴，连接张力传感器（控制收卷张力），调整收卷轴与牵引辊的平行度。
四、电气连接
1. 安全规范
- 断电操作！确保电源总开关处于断开状态；
- 接地保护：设备外壳必须连接专用接地线（接地电阻≤4Ω），防止漏电事故；
- 线路检查：电源线、控制线需绝缘良好，无破损，避免与运动部件摩擦。
2. 线路连接
- 电源连接：按设备铭牌接入三相/单相电源，火线、零线、地线对应正确；
- 控制线路：连接PLC与电机、传感器、电磁阀、触摸屏的线路（依电路图标识）；
- 气动连接：若带气动元件，连接压缩空气管路，检查接头无漏气。
五、调试流程
1. 空载调试
- 启动电源，检查触摸屏/按钮是否正常响应；
- 试运行各机构：放卷电机、牵引电机、收卷电机运转是否平稳，无异常噪音；
- 点断刀组测试：手动触发切割动作，检查刀片升降是否灵活，底辊转动是否同步；
- 张力控制器测试：调整张力值，观察传感器反馈是否正常。
2. 薄膜穿引
- 选择待加工薄膜样品，按设备穿膜路径（放卷→牵引辊→点断刀组→收卷轴）穿引；
- 调整牵引辊间隙：以薄膜能顺利通过且无打滑为准（间隙略小于薄膜厚度）；
- 固定薄膜两端：放卷端固定于放卷轴，收卷端固定于收卷轴，确保薄膜平整无褶皱。
3. 参数调整
- 点断间距：通过触摸屏设置（如50mm/100mm），调整刀组运动频率与牵引速度匹配；
- 切割深度：旋转刀架调节螺丝，使刀片接触薄膜但不切断（测试方法：手撕薄膜能轻松分离，无连刀或断膜）；
- 张力控制：
- 放卷张力：设置为薄膜能保持平直即可（过大易拉伸，过小易松弛）；
- 收卷张力：随卷径增大逐渐增加（避免收卷松散或变形）；
- 速度匹配：牵引速度与收卷速度保持一致（误差≤1%），防止薄膜拉伸或堆积。
4. 试切调试
- 启动设备，运行1-2米薄膜，检查点断质量：
- 切口均匀性：间距误差≤±1mm；
- 分离性：手撕时无阻力，无残留连丝；
- 收卷整齐度：卷膜边缘偏差≤2mm。
- 若存在问题，调整对应参数（如点断间距、切割深度、张力），重复试切直到达标。
六、试运行与验收
1. 连续试运行
- 连续运行30-60分钟，观察设备稳定性：
- 各机构无异常振动、噪音；
- 点断质量持续达标；
- 电气系统无过热、跳闸现象。
2. 验收标准
- 点断间距误差≤±1mm；
- 薄膜无拉伸、破损、褶皱；
- 收卷整齐度偏差≤2mm；
- 设备运行噪音≤75dB；
- 操作人员能独立完成穿膜、参数调整、停机操作。
七、安全操作与维护
1. 安全注意事项
- 操作时戴防护手套，避免被牵引辊、刀片划伤；
- 设备运行时禁止伸手进入运动区域（如牵引辊、刀组）；
- 停机时切断电源、气源，清理设备表面薄膜残渣。
2. 日常维护
- 每日：清洁牵引辊、刀组表面，检查螺丝是否松动；
- 每周：润滑各运动部件（如轴承、齿轮），检查张力传感器灵敏度；
- 每月：检查电气线路绝缘性，更换磨损刀片；
- 每季度：校准张力控制器、点断间距参数。
结语
薄膜点断机的安装调试需严格遵循操作规范，注重细节（如平行度、张力、切割深度），才能保证设备长期稳定运行。操作人员需经过专业培训，熟悉设备结构与参数调整方法，定期维护保养，以延长设备寿命并确保产品质量。
