详细为你解读地膜打孔机的制作原理

发布日期:2017-06-16 作者: 点击:

详细为你解读地膜打孔机的制作原理




    地膜打孔机其特征在于包括工作平台以及设置在工作平台上的传动系统、吸膜系统以及至少两套打孔系统,所述工作平台上设置有用于支撑工作平台的轮胎和用于将工作平台连接至外部拖动机构的固定装置;所述传动系统包括可与外部动力装置连接的动力传动轴、与动力传动轴相连的变速箱、以及与变速箱输出轴相连的变速箱输出齿轮,所述变速箱输出齿轮带动至少两套传动装置。


    所述每套传动装置包括第一主动伞齿轮、第一从动伞齿轮、第二主动伞齿轮和第二从动伞齿轮,所述每套传动装置的第一主动伞齿轮 通过花键轴同轴固连,所述变速箱输出齿轮与其中一个第一主动伞齿轮啮 合,所述第一从动伞齿轮通过第一齿轮轴与第二主动伞齿轮相固连,


    所述第二主动伞齿轮与第二从动伞齿轮相啮合,所述第二从动伞齿轮通过第二齿轮轴与打孔系统相连接;所述打孔系统包括曲柄、连杆、连接杆和打孔器,所述曲柄与第二齿轮轴)固连,


    地膜打孔机厂家所述曲柄、连杆和连接杆构成曲柄连杆机构,所述连接杆下端为打孔器;所述吸膜系统包括设置在工作平台上的柴油机、液压泵、引风机、 设置于每套打孔系统下方的吸膜装置,所述吸膜装置包括液压缸以及地膜吸盘, 所述柴油机驱动液压泵和引风机,


    所述液压泵通过液压管连接 至每个液压缸,所述液压缸活塞连接相应的地膜吸盘,在液压泵的驱 动下带动地膜吸盘上下运动,所述地膜吸盘为空腔体,所述引风机通过风 压管与每个地膜吸盘的内腔相通,所述地膜吸盘的下方设置有与地膜吸盘)的内腔相通的至少一个前吸孔)和至少一个后吸孔;所述传动装置、吸膜装置以及打孔系统的数量相同。

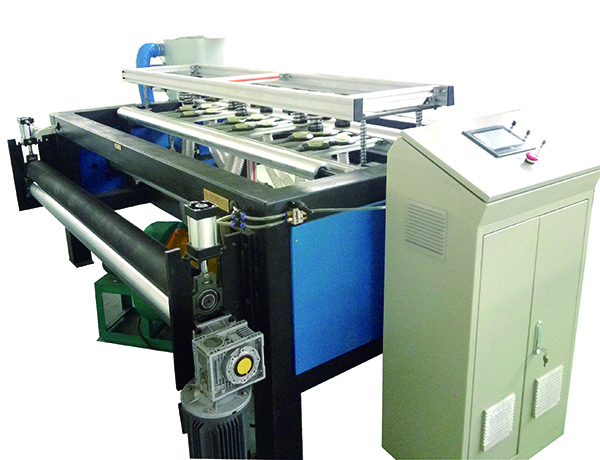

地膜打孔机
